Áo bảo ôn (hay túi bảo ôn) là giải pháp cách nhiệt linh hoạt và hiệu quả cho hệ thống đường ống, van và máy móc công nghiệp. Tuy nhiên, làm thế nào để biết chúng đang hoạt động tốt hay đang âm thầm gây thất thoát năng lượng? Việc kiểm tra định kỳ bằng camera nhiệt không chỉ xác minh hiệu suất của áo bảo ôn mà còn giúp phát hiện sớm các điểm rò rỉ nhiệt, từ đó tối ưu hóa chi phí vận hành và đảm bảo an toàn.
Áo bảo ôn là gì và tại sao cần kiểm tra hiệu quả?
Định nghĩa Áo bảo ôn (Túi bảo ôn)

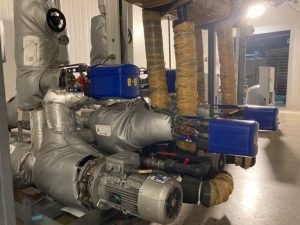

Áo bảo ôn, còn gọi là vỏ bọc cách nhiệt, là sản phẩm được thiết kế để bọc bên ngoài các thiết bị công nghiệp như van, khớp nối, đường ống, bình bồn và các bộ phận máy móc có hình dạng phức tạp. Chúng được cấu tạo từ nhiều lớp vật liệu cách nhiệt cao cấp, có khả năng chịu nhiệt độ cao, chống thấm và chống ăn mòn.
Ưu điểm vượt trội của áo bảo ôn so với phương pháp bảo ôn cố định là tính linh hoạt: dễ dàng tháo lắp để bảo trì, sửa chữa thiết bị mà không làm hỏng kết cấu lớp cách nhiệt.
Lợi ích của việc kiểm tra hiệu quả áo bảo ôn
Kiểm tra hiệu suất cách nhiệt của áo bảo ôn định kỳ mang lại nhiều lợi ích thiết thực:
- Giảm chi phí năng lượng: Phát hiện và khắc phục kịp thời các vị trí thất thoát nhiệt, giúp giảm thiểu lãng phí năng lượng và tiết kiệm đáng kể chi phí vận hành.
- Đảm bảo an toàn lao động: Giữ cho nhiệt độ bề mặt của thiết bị và đường ống luôn ở mức an toàn, ngăn ngừa nguy cơ gây bỏng cho công nhân vận hành.
- Bảo vệ và tăng tuổi thọ thiết bị: Duy trì nhiệt độ hoạt động ổn định cho máy móc, giúp thiết bị vận hành bền bỉ hơn và giảm chi phí bảo trì, sửa chữa.
- Cung cấp dữ liệu để tối ưu hóa: Dữ liệu đo lường cung cấp thông tin chính xác để đánh giá chất lượng sản phẩm bảo ôn và lập kế hoạch bảo trì một cách chủ động, hiệu quả.
Hướng dẫn đo hiệu quả áo bảo ôn bằng camera nhiệt (4 bước)
Sử dụng camera nhiệt (máy ảnh nhiệt hồng ngoại) là phương pháp hiện đại, nhanh chóng và trực quan nhất để đánh giá hiệu suất của áo bảo ôn. Công nghệ này cho phép bạn “nhìn thấy” nhiệt độ và hiển thị sự chênh lệch nhiệt dưới dạng hình ảnh quang phổ màu.
Bước 1: Chuẩn bị thiết bị và an toàn
- Thiết bị: Sử dụng camera nhiệt có độ phân giải và dải đo nhiệt độ phù hợp với ứng dụng thực tế của nhà máy. Đảm bảo thiết bị đã được hiệu chuẩn và sạc đầy pin.
- An toàn: Người thực hiện cần được trang bị kiến thức cơ bản về nguyên lý đo nhiệt hồng ngoại và tuân thủ các quy định an toàn lao động tại khu vực làm việc.
Bước 2: Quét nhiệt tổng thể bề mặt
Tiến hành quét toàn bộ bề mặt của các khu vực đã được lắp đặt áo bảo ôn. Di chuyển camera từ từ và ổn định để ghi nhận hình ảnh nhiệt tổng thể. So sánh trực quan nhiệt độ bề mặt của khu vực có áo bảo ôn với các khu vực không được bảo ôn hoặc các điểm nghi ngờ có lỗi.
Bước 3: Phân tích hình ảnh và xác định “điểm nóng”
- Tìm “điểm nóng” (Hot Spots): Chú ý đến những khu vực có màu sắc sáng (thường là màu vàng, cam, đỏ) trên ảnh nhiệt. Đây là những vị trí có nhiệt độ bề mặt cao bất thường, cho thấy nhiệt đang bị thất thoát. Nguyên nhân có thể do áo bảo ôn lắp đặt chưa khít, vật liệu bị biến dạng hoặc chất lượng đã xuống cấp.
- Đo nhiệt độ cụ thể: Sử dụng công cụ đo điểm (spot meter) trên camera để ghi lại nhiệt độ chính xác tại các vị trí quan trọng: trung tâm bề mặt áo bảo ôn, các điểm nóng vừa phát hiện, và một khu vực ống/thiết bị trần gần đó để so sánh.
Bước 4: Lập báo cáo và đề xuất giải pháp
- Lưu lại cả hình ảnh nhiệt và hình ảnh thực tế (ảnh kỹ thuật số) của các vị trí có vấn đề để dễ dàng đối chiếu.
- Lập báo cáo chi tiết, mô tả vị trí, mức độ chênh lệch nhiệt độ và ước tính sơ bộ tổn thất năng lượng.
- Đề xuất các biện pháp khắc phục như siết chặt lại dây đai, sửa chữa hoặc thay thế các áo bảo ôn không còn đảm bảo hiệu quả.
Cách đọc và diễn giải kết quả đo nhiệt
Việc phân tích kết quả rất trực quan:
Khi nào là hiệu quả tốt?
Hình ảnh nhiệt cho thấy một màu đồng nhất, mát (thường là xanh dương, tím) trên toàn bộ bề mặt áo bảo ôn. Nhiệt độ bề mặt của áo chỉ cao hơn không đáng kể so với nhiệt độ môi trường xung quanh.
Dấu hiệu nào cho thấy hiệu quả kém?
Hình ảnh nhiệt xuất hiện các vệt, đốm hoặc vùng màu sáng (vàng, cam, đỏ). Điều này cho thấy sự rò rỉ nhiệt nghiêm trọng. Chênh lệch nhiệt độ giữa bề mặt áo bảo ôn và môi trường là rất lớn, chứng tỏ áo đang không thực hiện tốt chức năng cách nhiệt.
Bằng cách áp dụng phương pháp đo nhiệt hồng ngoại, doanh nghiệp có thể chủ động quản lý hệ thống cách nhiệt, đảm bảo hiệu quả sử dụng năng lượng và an toàn trong vận hành.
Liên Hệ Tư VấnCâu hỏi thường gặp
Công dụng chính của áo bảo ôn là gì?
Áo bảo ôn dùng để cách nhiệt cho van, đường ống và thiết bị máy móc, giúp giảm thất thoát năng lượng, đảm bảo an toàn cho người vận hành và bảo vệ thiết bị khỏi biến động nhiệt.
Tại sao cần bọc bảo ôn cho van và đường ống?
Van và đường ống là những nơi dễ xảy ra thất thoát nhiệt nhất trong hệ thống. Bọc bảo ôn giúp duy trì nhiệt độ ổn định, tiết kiệm năng lượng và giảm nguy cơ gây bỏng.
Camera nhiệt phát hiện thất thoát nhiệt như thế nào?
Camera nhiệt ghi lại bức xạ hồng ngoại (nhiệt) mà mắt thường không thấy được và chuyển nó thành hình ảnh quang phổ màu. Những khu vực có nhiệt độ cao hơn (điểm thất thoát nhiệt) sẽ hiển thị màu sáng hơn (vàng, đỏ) so với khu vực xung quanh.
Khi nào cần kiểm tra hoặc thay thế áo bảo ôn?
Nên kiểm tra định kỳ, ví dụ 6 tháng hoặc 1 năm/lần. Cần thay thế khi áo bị rách, biến dạng, vật liệu cách nhiệt bên trong bị ẩm hoặc khi kết quả đo nhiệt cho thấy hiệu quả cách nhiệt kém rõ rệt.
